€263.20 + IVA
Disponibile
Disponibile
| Serie | EFD |
|---|---|
| Codice | EFD110BL |
| Sigla | EFD.1/CI/BL |
| Colore | Blu |
| Codice doganale | 85369010 |
| CARATTERISTICHE TECNICHE | |

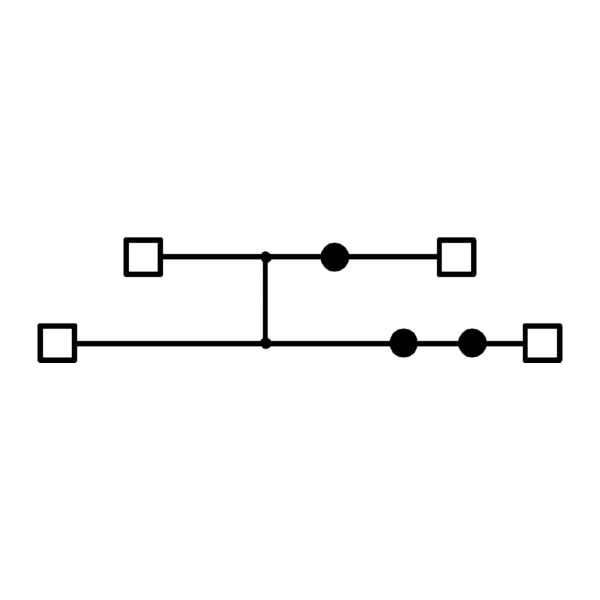

| Funzione/Tipo | 2 piani con connessione interna |
| Sezione nominale | 1.5 mm² |
| Capacità di connessione | |
| Conduttore flessibile | 0.2-1.5 mm² |
| Conduttore rigido | 0.2-1.5 mm² |
| Conduttore con terminale - modello | 1.5 mm² – WP15/14 |
| Caratteristiche elettriche secondo norma IEC EN | |
| Tensione max AC/DC | 630 V |
| Corrente max con sezione nominale | 16 A |
| Calibro | A1 – B1 |
| Caratteristiche elettriche secondo norma UL | |
| Tensione max AC/DC | 300 V |
| Corrente Max con sezione nominale | 15 A |
| Sezione (min-max) | 26-14 (AWG) |
| Caratteristiche elettriche secondo direttiva ATEX e normativa IEC Ex | |
| Tensione Max AC/DC | 440 V |
| Corrente Max con sezione nominale | 16 A |
| Temperature di utilizzo Min/Max | -40 °C / +110 °C |
| Tensione impulsiva nom. / grado di inquinamento | 6 kV / 3 |
| Lunghezza spellatura | 8 mm |
| Larghezza (passo) | 3.5 mm |
| Lunghezza | 81 mm |
| Altezza montato su TH35-7.5/TH35-15/G32 | 50 / 57.5 / – mm |
| Indice di temperatura materiale isolante (EN 60216-1) | 130 °C |
| Materiale plastico | Poliammide UL94V-0 |
| ACCESSORI | |
| Piastrina terminale | |
| Grigia | EFD.1/PT/GR (cod. EFD101GR) |
| Blu | EFD.1/PT/BL (cod. EFD101BL) |
| Spessore | 1.5 mm |
| Ponte di parallelo | EFB.1/…/… (cod. EFB01…) |
| Portata nom. IEC / ATEX | 16 A / 16 A |
| Diaframma separazione morsetti | DFE.2P/R (cod. DFE04R) |
| Siglatura | |
| Striscia di numerazione adesiva | TMM102105AW (cod. TMM102105AW) |
| Striscia di numerazione ad incastro | TMM102105W (cod. TMM102105W) |
| Cartellino singolo | CNU/8/35 (cod. NU0835S), CNU/10/35 (cod. NU1035S) |
| Cartellino singolo per inserimento a passo | CNU/8/35 (cod. NU0835S), CNU/10/35 (cod. NU1035S) |
| Blocchetto terminale | |
| A vite TH35 | BT/3 (cod. BT003) |
| A incastro TH35 | BTO (cod. BT007) |
| A incastro TH35 e G32 | BTU (cod. BT005) |
| Profilato secondo IEC 60715/TH35 | PR/3/.. |
| APPROVAZIONI E MARCATURE |   |
Per ulteriori informazioni scarica il catalogo in PDF
La linea di morsetti EFC, Easy Fast Connection con tecnologia di connessione Push-in garantisce il cablaggio rapido, affidabile ed efficiente di qualsiasi tipo di cavo.
RIDUZIONE DEI TEMPI DI INSTALLAZIONE, AUMENTO DELLE PERFORMANCE.
La tecnologia Push-in permette il cablaggio di cavi rigidi e flessibili, con o senza puntalino. L’inserimento del cavo nel morsetto è diretto e non servono utensili per aprire la molla di serraggio, basta premere il conduttore per una connessione elettrica sicura e duratura.
COLLEGAMENTO AD INNESTO DIRETTO.
Il collegamento è così semplice, preciso e accurato che permette di realizzare il cablaggio di un quadro con una sola mano, senza incidere sulle prestazioni e migliorando, così, l’ergonomia del lavoro. Per la connessione di cavi flessibili senza puntalino è sufficiente azionare il pulsante colorato, aprendo la molla di serraggio ed inserire il cavo opportunamente spelato.
TASTI DI RILASCIO DEL CONDUTTORE: VELOCITÀ, SEMPLICITÀ E SICUREZZA.
Per rimuovere il conduttore dal morsetto basta premere con un qualsiasi utensile il tasto di rilascio che apre la molla. Evidenziati da colori diversi, i tasti di rilascio evitano agli operatori di sbagliare o di entrare in contatto con parti potenzialmente sotto tensione, anche con elevate concentrazioni di collegamenti.
