Accessori per una corretta installazione
Accessori per una corretta installazione

IS3170

NEW_EMPTY

129.40 + IVA

PEZZI PER CONFEZIONE 1

Disponibile

Disponibile

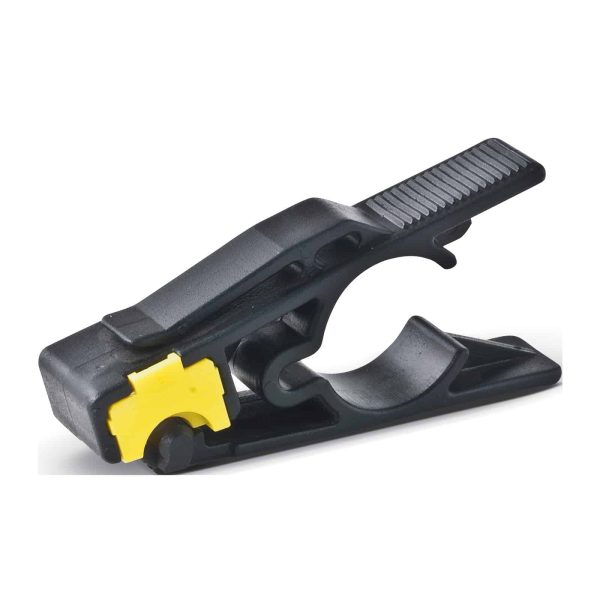

Spellacavi tascabile Cabur Solar

Crimpatrici a matrice fissa o removibile
Idonee per connettori Cabur Solar, puntalini, occhielli e forcelle
Spellacavi in versione tascabile per un azione rapida e maneggevole

Informazioni aggiuntive

Codice
Sigla
Codice doganale
Descrizione
Quantità per confezione (pezzi)
ACCESSORI
Lama di ricambio
Matrice
Quantità per confezione (matrice)

NOTE

L’impiego di utensili Cabur Solar in conformità con gli standard e con le indicazioni riportate nella documentazione ufficiale Cabur, è requisito essenziale per l’efficacia della garanzia.

Per ulteriori informazioni scarica il catalogo in PDF

DU070R
Diaframma separatore rosso, con fissaggio sul morsetto, adatto alla serie...
CABUR AF201 END SECTION PT SERIES
TL101GR
Piastrina terminale colore grigio, adatta a TLE.2/GR, TLS.2/GR
SF993
Inserto con diodo 3 A
SF992
Inserto con diodo 1 A
Cabur CONTC01 FLYING SCREW TERMINAL BLOCKS CONTC SERIES FOR JUNCTION BOXES
CONTC04N
Morsetto a vite per scatole di derivazione, 4 mm²
Cabur CONTC01 FLYING SCREW TERMINAL BLOCKS CONTC SERIES FOR JUNCTION BOXES
CONTC02N
Morsetto a vite per scatole di derivazione, 2.5 mm²
Cabur CONTC01 FLYING SCREW TERMINAL BLOCKS CONTC SERIES FOR JUNCTION BOXES
CONTC01N
Morsetto a vite per scatole di derivazione, 1.5 mm²
SB320GR
morsetto a vite sezionabile per circuiti di prova e misura,...
SB310GR
morsetto a vite sezionabile per circuiti di prova e misura,...
PHD02
Ponte ad innesto per il collegamento interno, giallo, adatto a...

COME SI ESEGUE LA SPELLATURA CON IS31579002

  1. La spellacavi funziona a ghigliottina e le diverse gol adatte alle diverse sezioni dei cavi, consentono una spellatura rapida e sicura.
  2. Interviene simultaneamente su entrambi i rivestimenti del cavo, tagliandoli con precisione.
  3. Le lame scorrono parallele al cavo per l’espulsione della guaina tranciata.

LA SPELLATURA CON IS3170

Questa spellacavi è in grado di spelare cavi aventi sezioni di 2.5, 4, 6 e 10 mm 2. Provvista di un riscontro a battuta, consente una lunghezza di spelatura fissa e costante di circa 8 mm conforme a quanto richiesto dai nostri PIN. La lama è intercambiabile.

  • Per spellare cavi di sezione 2.5 mm2 la lama deve compiere un giro completo attorno al perimetro esterno del cavo.
  • Per spellare cavi di sezione 4 mm2 la lama deve compiere due giri completi attorno al perimetro esterno del cavo.
  • Per spellare cavi di sezione 6 mm2 fate compiere tre giri completi alla lama attorno al perimetro esterno del cavo.

Al fine di preservare il numero dei trefoli, la lama non deve compiere più giri di quanti siano sopr a indicati per ogni sezione di cavo.

COME SI ESEGUE LA CRIMPATURA

  • Portare la pinza alla massima apertura (fig.1);
  • Avvicinare lentamente le due leve della pinza facendo compiere tre scatti al meccanismo di blocco/sblocco (fig.2);
  • Osservare il perno di tenuta sulla matrice (fig.2);
  • Inserire la matrice portando il perno di tenuta verso l’interno del vano pinza (fig.3);
  • Assicurarsi che il dentino in plastica abbia bloccato la matrice ovvero sia salito (fig.4);
  • Premere le due leve della pinza sino alla massima chiusura (fig.4);
  • Rilasciare i manici; la pinza dovrebbe riaprirsi automaticamente e completamente (fig.5);
  • Qualora, in fase di chiusura della pinza, ci si accorga che la crimpatura è venuta male o la pinza resta bloccata per qualsiasi motivo, il disarmo della stessa avviene premendo e rilasciando alternativamente i manici e azionando, contemporaneamente, col pollice la levetta di sblocco posta nella parte interna del manico (fig.6).
