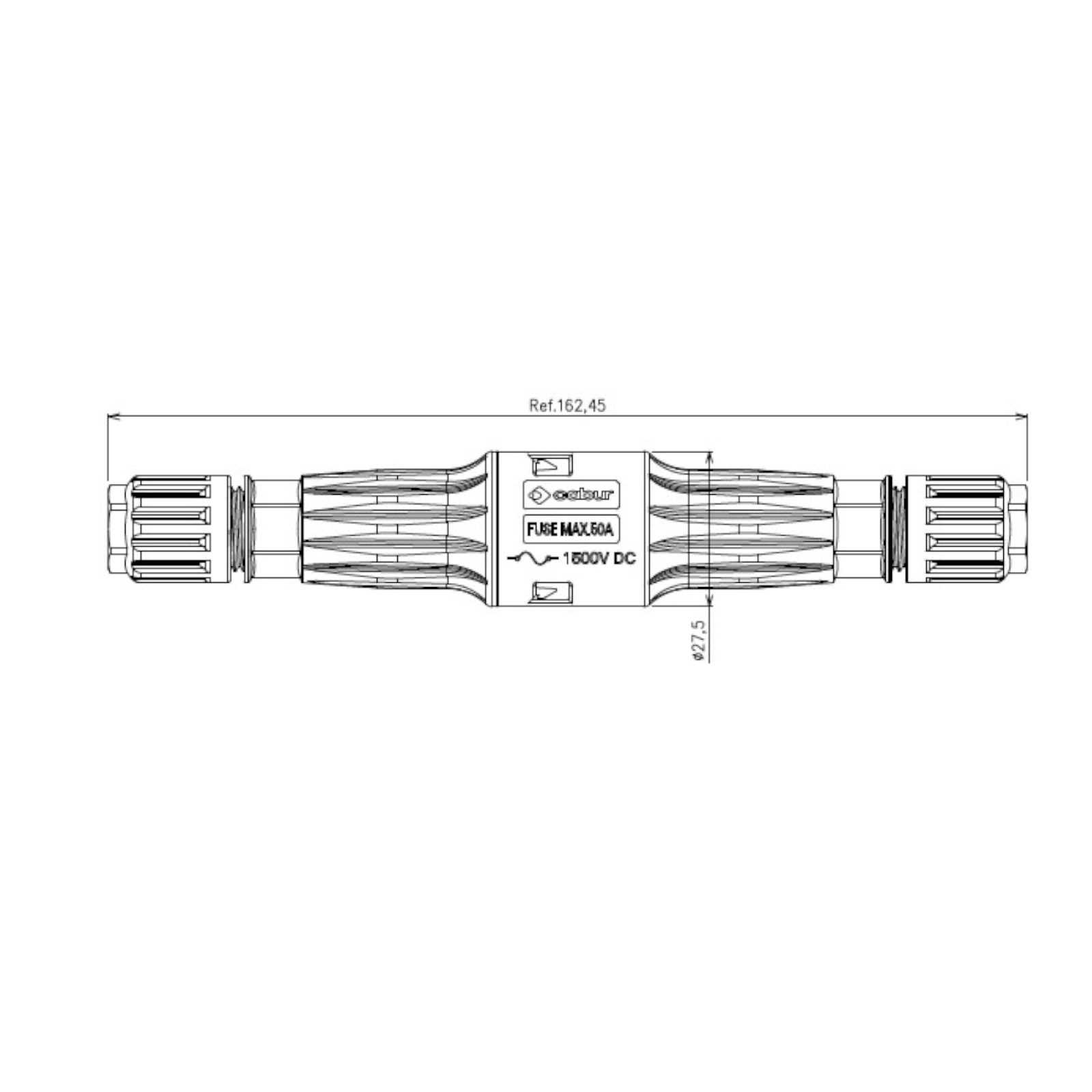

CONNETTORI VOLANTI MASCHIO – FEMMINA DELLA LINEA 4

l connettore è costituito da 4 parti fondamentali:

1. Contatto metallico
2. Guarnizione di gomma
3. Ghiera in plastica rigida PPO
4. Corpo principale di plastica PPO

1. Il contatto metallico di rame stagnato è costituito da due alette, che ripiegate sull’ anima metallica del cavo, assicurano una corretta e sicura tenuta. Questa azione di serraggio deve essere effettuata tramite gli appositi accessori Cabur Solar.
2. Guarnizione in gomma che garantisce l’isolamento della parte interna del connettore, la quale, stringendo la guaina isolante del cavo elettrico, impedisce la penetrazione di agenti esterni quali umidità, polveri e olii.
3. Ghiera in plastica rigida PPO a cavità conica che, avvitandosi sul corpo principale del connettore, costringe le lamelle ad avvicinarsi fra loro comprimendo la guaina in gomma sull’ isolante del cavo, garantendo così il grado di protezione IP67.
4. Guscio esterno in plastica PPO, ospita il PIN. La connessione tra connettore maschio e femmina avviene nel seguente modo: il pin metallico maschio penetra nel pin femmina, viceversa avviene per i gusci plastici. A tal proposito il connettore femmina presenta un anello di gomma rossa che funge da guarnizione di isolamento contro la penetrazione di agenti atmosferici esterni. Il reciproco aggancio fra i connettori maschio e femmina avviene meccanicamente, grazie a due alette elastiche, che vanno ad ancorarsi su due asole presenti sul guscio del connettore maschio.

CONNETTORI DA PANNELLO MASCHIO – FEMMINA LINEA 4

Il connettore è costituito da 3 parti fondamentali:

1. Contatto metallico: Il contatto metallico di rame stagnato è analogo alla versione utilizzata sui connettori volanti
2. Ghiera in plastica rigida PPO: il dado esagonale in plastica rigida PPO permette il bloccaggio del connettore sulla superficie del pannello a cui viene applicato. È molto importante non usare troppa forza nella fase di serraggio, in quanto si rischierebbe di provocare un danno alla filettatura del connettore.
3. Corpo principale di plastica PPO: guscio esterno in plastica PPO, analogo ai connettori volanti.
