€659.00 + IVA
Disponibile
Disponibile

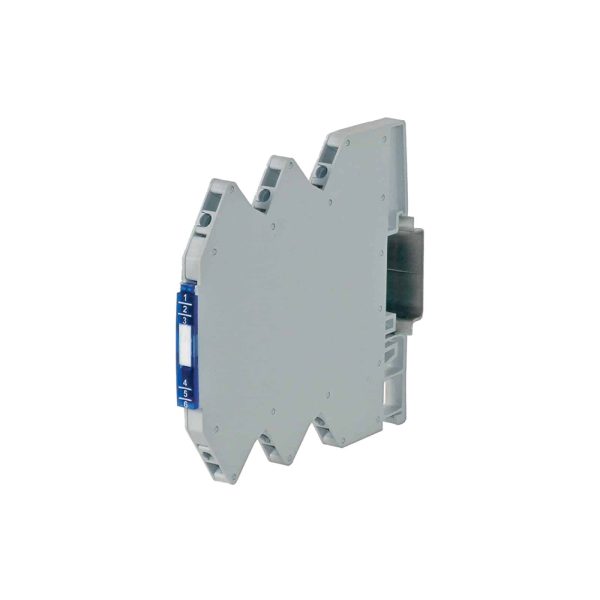

Convertitore di segnali analogici IN: 3 range / OUT: 3 range
Serie | LCON |
---|---|
Codice | X756321 |
Sigla | LCON_AASP_D |
Codice doganale | 85437090 |
DATI TECNICI DI INGRESSO | |
Tipo di segnale ingresso | analogico |
Range di ingresso | 0…10 V / 0…20 mA / 4…20 mA |
Impedenza d'ingresso | 500 KΩ (ingresso in tensione) / 100 Ω (ingresso in corrente) |
Parametrizzazione ingresso | DIP switch |
DATI TECNICI DI USCITA | |
Tipo di segnale uscita | doppio output, analogico |
Range di uscita | 0…10 V / 0…20 mA / 4…20 mA |
Segnale massimo di uscita | 10.5 V (uscita in corrente) / 21 mA (uscita in tensione) |
Impedenza del carico | 2 KΩ (uscita in tensione) /400 Ω (uscita in corrente) |
Ripple | <20 mV |
Indicatore di stato | LED |
Paramettrizazione di uscita | DIP switch |
DATI TECNICI GENERALI | |
Tensione di alimentazione | 24 Vdc (16.8…30 Vdc) |
Corrente assorbita | 13 mA |
Precisione | 0.1% FSR (23°C) |
Errore di linearità | ±0.1% FSR |
Coefficiente di temperatura | <150 ppm / K FSR |
Risoluzione | 16 bit |
Intervallo di temperatura di utilizzo | -40…+70°C |
Isolamento | 2.5 kVac / 60 s |
Tipo di isolamento | 4-vie (IN / OUT1 / OUT2 / power) |
Standard / approvazioni | EN 60947-5-1 |
Standard EMC | EN 61000-6-2, EN 61000-6-4 |
Categoria di sovratensione / grado di inquinamento | II / 2 |
Grado di protezione | IP 20 |
Tipo di collegamento IN/OUT | 1.5 mm² / 1.5 mm² (vite) |
Materiale del contenitore | materiale plastico UL94V-0 |
Dimensioni (LxHxP) | 6.2x90x115.5 mm |
Peso approssimativo | 60 g |
Informazioni di montaggio | su guida, affiancati |
ACCESSORI | |
Profilato di appoggio (IEC60715/TH35-7.5) | PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB |
Ponte a pettine rosso | CWBK 7-0802 (codice X766802) |
Ponte a pettine bianco | CWBK 7-0803 (codice X766803) |
Ponte a pettine blu | CWBK 7-0804 (codice X766804) |
APPROVAZIONI E MARCATURE |
Per ulteriori informazioni scarica il catalogo in PDF
Convertono segnali elettrici generati da sensori di misura di grandezze fisiche quali: temperatura (termocoppie e termoresistenze PT100), frequenza (proximity, contatti, fotocellule), corrente (TA, sensori Hall), resistenza (potenziometri), tensione, pres-sione, livello ecc…, in segnali elettrici standardizzati, adattandoli agli ingressi / usci-te di PLC, DCS e PC industriali (controllo), oppure convertono un segnale analogico dato in uno diverso, adattandolo agli ingressi / uscite del controllo, o consentono la trasmissione a distanza del segnale priva di disturbi per mezzo della separazione galvanica (fig.1).
Adattamento tra segnale di uscita di sensori e segnale di ingresso dei controlli
Trasmissione a distanza del segnale
I segnali in tensione arrivano max. a 10-20 m di distanza, oltre perdono affidabili-tà e diventano molto sensibili ai disturbi indotti e di terra, per questo motivo, per trasmettere a distanze oltre i 20 m, un segnale in tensione, è necessario convertirlo in un segnale in corrente e separato galvanicamente (fig.2).
I segnali in corrente superano 300 m di distanza di trasmissione e sono meno sensibili ai disturbi indotti. Per trasmettere a distanza un segnale in corrente è necessaria la separazione galvanica.
Separazione galvanica del segnale (isolamento del segnale):
La separazione galvanica è necessaria quando:
Collegamento dei convertitori analogici in serie e in parallelo
