SERIE MCT/SA
MORSETTIERE DI CONTROLLO

MC402R

372.00 + IVA

PEZZI PER CONFEZIONE 1

Esaurito

Esaurito

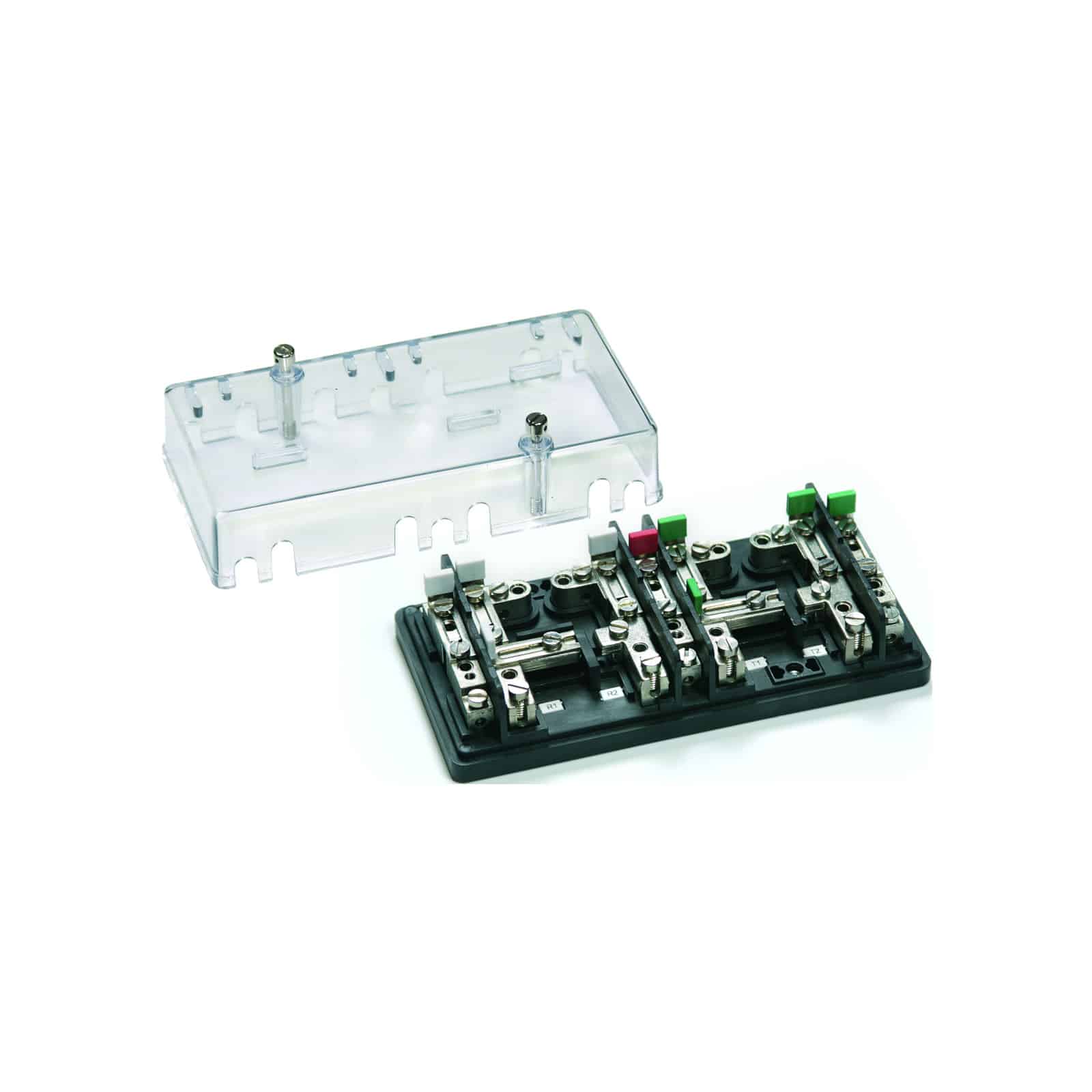

morsettiera di controllo, 6mm², rossa, ingresso cavi laterale
per contatori con inserzione ARON
Ingresso cavi laterale con asola larghezza 8 mm
Calotta frontale trasparente

Informazioni aggiuntive

Serie
Codice
Sigla
Codice doganale
Colore
CARATTERISTICHE TECNICHE
Funzione/Tipo
Sezione nominale
Sezione nominale
Capacità di connessione
Conduttore flessibile
Conduttore rigido
Caratteristiche elettriche secondo norma IEC EN
Tensione Max AC/DC
Corrente Max con sezione nominale
Grado di protezione
Tensione impulsiva nom. / grado di inquinamento
Lunghezza spellatura
Coppia di serraggio (nom. / max.)
Dimensioni
Materiale plastico
ACCESSORI
Coperture di protezione
APPROVAZIONI E MARCATURE

NOTE

Per ulteriori informazioni scarica il catalogo in PDF

CABUR AF201 END SECTION PT SERIES
SF701GR
Piastrina terminale colore grigio, adatta a SFR.4, SFR.4/C...., SFR.4/D1A, SFR.4/D3A
HB220GR
morsetto a molla per circuiti di prova/misura, 6 mm², grigio
QBLOK1PP
Piastrina di corto circuito a 2 poli, colore nero, adatta...
CABUR ISFIXVTAZ75 ANCHOR BRACKETS FOR PHOTOVOLTAIC MODULES SOLAR FIX SERIES
ISFIXVTAZ75
Vite per fissaggio pannelli fotovoltaici M6 x 75 comprensivo di...
CABUR ISFIXVTAZ70 ANCHOR BRACKETS FOR PHOTOVOLTAIC MODULES SOLAR FIX SERIES
ISFIXVTAZ70
Vite per fissaggio pannelli fotovoltaici M6 x 70 comprensivo di...
CABUR ISFIXVTAZ65 ANCHOR BRACKETS FOR PHOTOVOLTAIC MODULES SOLAR FIX SERIES
ISFIXVTAZ65
Vite per fissaggio pannelli fotovoltaici M6 x 65 comprensivo di...
CABUR ISFIXSPAZ50T ANCHOR BRACKETS FOR PHOTOVOLTAIC MODULES SOLAR FIX SERIES
ISFIXSPAZ50T
Piastra terminale in acciaio inox per fissaggio pannelli fotovoltaici.
CABUR ISFIXSPAZ46T ANCHOR BRACKETS FOR PHOTOVOLTAIC MODULES SOLAR FIX SERIES
ISFIXSPAZ46T
Piastra terminale in acciaio inox per fissaggio pannelli fotovoltaici.
CABUR ISFIXSPAZ42T ANCHOR BRACKETS FOR PHOTOVOLTAIC MODULES SOLAR FIX SERIES
ISFIXSPAZ42T
Piastra terminale in acciaio inox per fissaggio pannelli fotovoltaici.
CABUR ISFIXSPAZ40T ANCHOR BRACKETS FOR PHOTOVOLTAIC MODULES SOLAR FIX SERIES
ISFIXSPAZ40T
Piastra terminale in acciaio inox per fissaggio pannelli fotovoltaici.

Le morsettiere di controllo Cabur sono state realizzate per consentire agli Enti erogatori di energia elettrica ed agli Utenti una agevole verifica degli strumenti di misura, senza interruzioni di corrente durante il controllo stesso o nel corso dell’eventuale sostituzione degli strumenti.

Ogni morsettiera è composta da una basetta isolante, portante i morsetti, in lega rame-zinco, ai quali fanno capo i circuiti voltmetrici ed amperometrici, e i dispositivi per le operazioni di sezionamento e corto circuito. Ogni morsettiera è fornita di un coperchio trasparente (in acetato di cellulosa), corredato di apposite viti imperdibili atte a rendere sigillabile il complesso.

Nelle morsettiere bifase e trifase, la basetta isolante è realizzata in Kelon (un acronimo di Keramic + Nylon): si tratta di un polimero a base nylon 6, autoestinguente UL94V-0, addizionato di speciali sfere ceramiche e successivamente stabilizzato termicamente. La presenza delle microsfere e il procedimento termico rendono il manufatto estremamente resiliente (rigido ma al tempo stesso capace di resistere agli urti e all’usura).

Le fasi sono contraddistinte con colori diversi, da precisare all’atto dell’ordinazione.

Con le morsettiere della serie MCM si può realizzare:

  1. il sezionamento, sia a monte che a valle, degli strumenti di misura
  2. l’inserimento di un apparecchio campione, o prima o dopo lo strumento di misura
  3. la derivazione, mediante comuni prese, dai quattro morsetti di connessione
  4. il passaggio di tensione dall’ingresso dell’amperometrica al coltellino, mediante un cavallotto da predisporsi.

In servizio normale le alimentazioni voltmetriche sono inserite sui morsetti R-S-T, mentre le amperometriche sono inserite sui morsetti contrassegnati R1-R2, S1-S2, T1-T2. Gli strumenti vengono allacciati ai morsetti 1 e 2. I ponticelli a cursore verticale sono chiusi, quelli a cursore orizzontale sono aperti.

In caso di inserzione di apparecchi di controllo si opera nel seguente modo:

  • per mezzo di normali spine, si derivano le voltmetriche dell’apparecchio campione sulle prese di tensione dei coltellini separatori o dei blocchetti
    d’innesto di portafusibili;
  • si inseriscono le amperometriche dell’apparecchio di controllo sulle prese 1 e R1 o 2 e R2 e, analogamente, sulle altre fasi;
  • si seziona, quindi, il corrispondente cursore verticale.

In caso di sostituzione di strumenti di misura è necessario preventivamente chiudere i cursori orizzontali, sezionare i cursori verticali e aprire i coltellini.

L’entrata e l’uscita delle alimentazioni hanno luogo sulla parte posteriore della morsettiera (ingresso da retro quadro), con conduttori passanti attraverso fori praticati nella base isolante delle morsettiere stesse.
